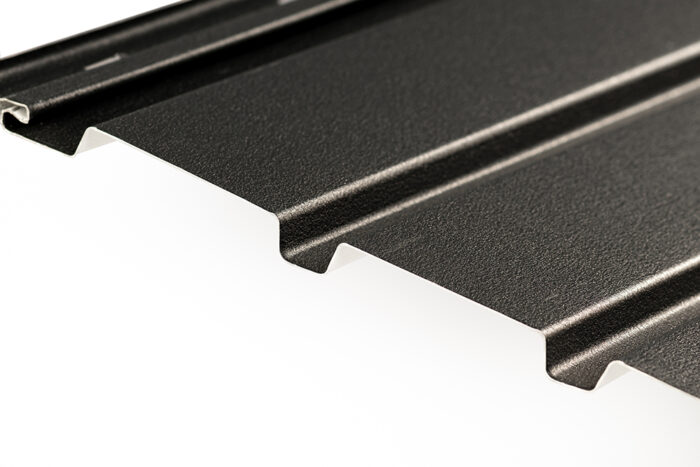

PLECHOVÉ PODBITIE JAFFA
Plechové podbitie JAFFA je vodotesný systém zapustených panelov.
Používame ho na podhľad.
Má rovný povrch a dopĺňa akýkoľvek architektonický systém kovových strešných krytín. Plechové podbitie JAFFA, môžeme vytvoriť atraktívne, ľahké a odolné plechové podbitie.
Plechové podbitie JAFFA sa kotví samo reznými skrutkami k roštu, ktoré sú skryté.
Znemožňuje vtákom a lastovičkám stavať hniezda.
TECHNICKÝ NÁKRES
TECHNICKÉ DETAILY
| Material |
Hrúbka (mm) |
Váha krytiny m2 (kg) |
Vstupná šírka (mm) |
Celková krycia šírka (mm) |
Dĺžka (mm) |
Latovanie (mm) |
Výška profilu (mm) |
Farby |
| Pozinkovaný plech LPL texturovaný | 0,50 | 5,40 | 416,60 | 290 |
300 ÷ 6 000 (po dohode aj dlhšie) |
400 | 10 |
RAL 3009 TXT, RAL 7016 TXT, RAL 8004 TXT, RAL 8017 TXT, RAL 9005 TXT, RAL Extra Zlatý dub TXT, RAL Extra Tmavý dub TXT |
| Hliníkový plech AL texturovaný | 0,70 | 2,57 | 416,60 | 290 |
300 ÷ 6 000 (po dohode aj dlhšie) |
400 | 10 |
RAL 7016 TXT, RAL 8017 TXT, RAL 9010 TXT, RAL Extra Corten TXT, RAL Extra Svetlé drevo TXT, RAL Extra Mahagónové drevo TXT |
Materiál
SPÔSOB MONTÁŽE
Plechové podbitie JAFFA kotvíme do drevených hranolov 40 x 30mm , do plechových profilov ( spôsob kotvenia ako pri použití sadrokartónových konštrukcií) pomocou skrutiek do dreva ( 4,0 x 30 mm ) / skrutiek do plechu (4,0 x 20mm). Latovanie každých 40 cm(stena) a každých 60 cm (strop). Obklad montujeme – 6 ks skrutiek do m2 . Plošná hmotnosť hliníkového plechu AL je 3kg/m2. Plošná hmotnosť leukoplastového plechu LPL je 6,25 kg/m2.
