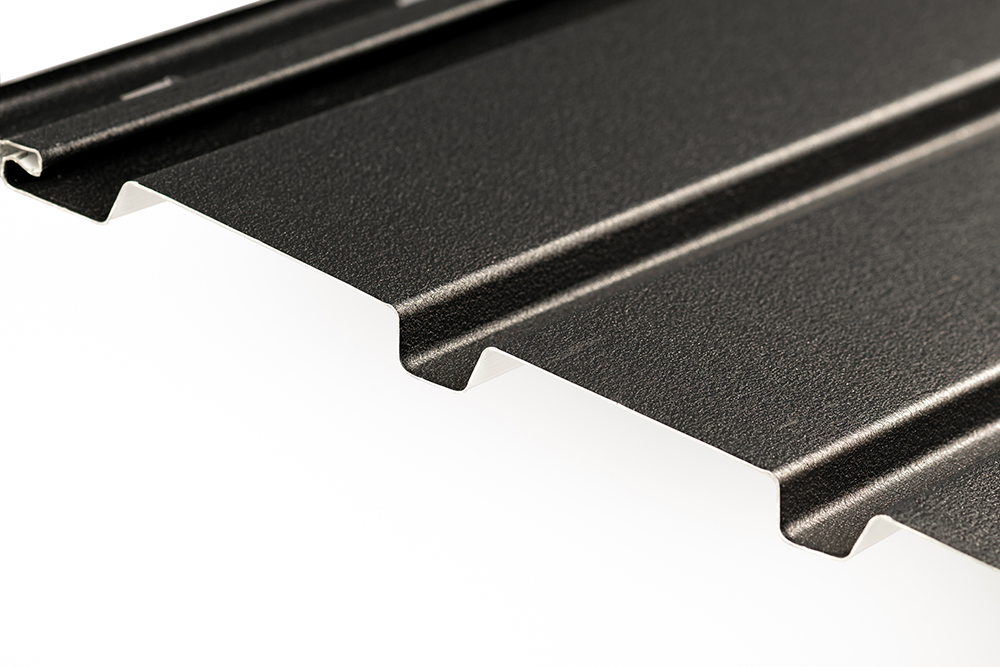

SOFIT PANEL JAFFA
Je fasádny vodotesný systém na opláštenie odvetraných fasád.
Systém zapustených panelov je možné použiť na stenu a podhľad.
Má rovný povrch a dopĺňa akýkoľvek architektonický systém kovových strešných krytín.
SOFIT panelom môžeme vytvoriť atraktívne, ľahké a odolné opláštenie vonkajších fasád.
Taktiež je možné ho použiť ako vnútorný dizajnový prvok.
SOFIT sa kotví samo reznými skrutkami k roštu, ktoré sú skryté.
TECHNICKÝ NÁKRES
TECHNICKÉ DETAILY
| Material |
Hrúbka (mm) |
Váha krytiny m2 (kg) |
Vstupná šírka (mm) |
Celková krycia šírka (mm) |
Dĺžka (mm) |
Latovanie (mm) |
Výška profilu (mm) | Farby |
| Pozinkovaný plech LPL texturovaný | 0,50 | 6,25 | 250 | 160 | 800 ÷ 6 000 | 400 | 20 |
RAL 3009 TXT, RAL 7016 TXT, RAL 8004 TXT, RAL 8017 TXT, RAL 9005 TXT, RAL Extra Zlatý dub TXT, RAL Extra Tmavý dub TXT |
| Hliníkový plech AL texturovaný | 0,70 | 2,97 | 250 | 160 | 800 ÷ 6 000 | 400 | 20 |
RAL 7016 TXT, RAL 8017 TXT, RAL 9010 TXT, RAL Extra Corten TXT, RAL Extra Svetlé drevo TXT, RAL Extra Mahagónové drevo TXT |
Materiál
SPÔSOB MONTÁŽE
SOFIT PANEL kotvíme do drevených hranolov 40 x 30 mm, do plechových profilov (spôsob kotvenia ako pri použití sadrokartónových konštrukcií) pomocou skrutiek do dreva (4,0 x 30 mm) / skrutiek do plechu (4,0 x 20 mm). Latovanie každých 40 cm (stena) a každých 60 cm (strop). Obklad montujeme – 6 ks skrutiek do m². Plošná hmotnosť hliníkového plechu AL je 3kg/m². Plošná hmotnosť lakoplastového plechu LP je 6,25 kg/m².
SOFIT PANEL kotvíme do drevených hranolov 40 x 30 mm, do plechových profilov (spôsob kotvenia ako pri použití sadrokartónových konštrukcií) pomocou skrutiek do dreva (4,0 x 30 mm) / skrutiek do plechu (4,0 x 20 mm).
Latovanie každých 40 cm (stena) a každých 60 cm (strop).
Obklad montujeme – 6 ks skrutiek do m².
Plošná hmotnosť hliníkového plechu AL je 3kg/m².
Plošná hmotnosť lakoplastového plechu LP je 6,25 kg/m².
